生物法快速制浆机

说明书

生物法快速制浆机目录

一、技术参数

二、安全指南

三、设计和工作原理

四、操作指南

五、机械维护

第一部分：生物法快速制浆机技术参数

设备 ：高超公司产的生物法快速制浆机，

型号：CSBSW6—20

生物法快速制浆机结构和材料：

-纸浆接触的零件：不锈钢SS2343或与之相当的材料

-外框和支撑件：低碳钢/喷涂环氧树脂

车运及船运数据：L*W*H（cm）=V（m3）

运货包括：-浆料箱纸浆收集阀                （标准）DN350

-废料箱排渣阀                    （标准）DN250

（阀门有控制开、关的限位开关和致动器）

以下不供货：-本机的控制箱：DCS数据控制系统或相应系统上有阀

门控制器

-浆料箱自动除气阀               （标准）DN125

-浆料箱自动快速充水阀           （标准）DN125

第二部分：生物法快速制浆机安全指南

生物法快速制浆机安全保障：

以下是安全指南的具体内容，是为保障人身安全而设计的，包括操作人员、班组长、服务维修人员和其他能出现在设备现场周围的有关人员。

作为该设备的生产商，为了保证安全，高超公司 要求：

l该设备的所有者要针对所有的设备负责人员制定安全指南，并检查他们是否遵守这些安全指南；

l开始工作前，各类人员要详细熟悉安全指南；

l以上各类人员要拥有该工种所要求的正规的基本资格和专业知识；

l以上各类人员要遵守这些安全指南、设备安装地的现行有效的法律条文以及总的工业安全规范。

生物法快速制浆机安装

所有安装作业都要考虑到本地的工厂环境条件，必须按照工业安全规范执行。

吊装操作必须遵守总的工业安全规范，设备不允许掉落。

安装期间，设备不准掉落。

在运输和安装过程中使用的材料（如密封件、油、粘接剂、涂料、化学用品等）必须清理掉，并依据操作安全指南和有关工厂废物管理方法除去，也要遵循当地的现行法律条文。

生物法快速制浆机操作、运行

在启动喂料泵之前，生物法快速制浆机应先开动主机，以防止压力冲击。压力冲击容易引发更高的压力峰值，这个压力峰值，远远超过喂料泵所能达到压力值。

对于延长生物法快速制浆机的使用年限，运行前先启动主机是十分重要的，所以最好要检查主机,确保没有堵塞。

运行期间，一定要注意压缩空气排出时会产生很大的燥音。

生物法快速制浆机维修

考虑到当地工厂的环境条件，必须遵守总的工业安全规范进行维修。

吊装操作必须遵守总的工业安全规范，防止设备的零件掉落。

维修工作前，要确保整个料管路和水管内没有压力。

生物法快速制浆机有旁通阀。冲洗水线路也是由阀控制关闭，或者当料泵和冲洗水泵停机后，冲洗水也就关掉了。

当系统关掉后，可能要打开KV1和KV2两个阀门，把生物法快速制浆机排空。（这不针对连续式生物法快速制浆机）

在排空生物法快速制浆机之前，必须保证：

l喂料泵停机

l冲洗水阀门关闭

l压力在常压以下

维修工作时，也要检查该设备的安全防护装置。

第三部分：生物法快速制浆机设计和工作原理

该生物法快速制浆机用以秸秆，木材，竹子，芦苇等一切可以生产纸浆纤维的生物制浆专业设备。

生物法快速制浆机的工作原理基于在生物法快速制浆机中恒定的超声波能量和由生物酶引起的生物降解作用，可以将一切可以生产纸浆纤维的原料，通过一定的方法，生产合格的纸浆。所以我们需要生物法快速制浆机有一个恒定的声波，这由超声波发生器实现。

一生物法快速制浆机概述

CSBSW系列生物法快速制浆机是参考国外资料设计而成，主要用于秸秆，木材，竹子，芦苇等一切可以生产纸浆纤维的生物制浆专业设备，在高浓度和控温60-90℃的条件下迅速降解木素，同时通过生物化学药品的作用，使木质素粒子和纤维分离，从而使后面的木质素脱除、筛选、净化等工序能顺利进行，利用物料制出高白度的纸浆，并节约蒸汽、药品和动力消耗。

生物法快速制浆机已成为生物制浆工艺中不可缺少的核心设备之一。

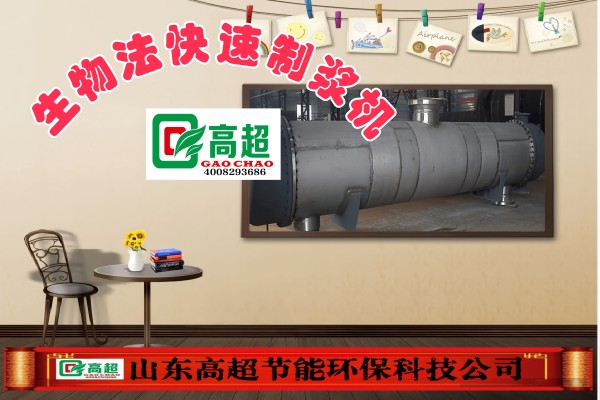

二、生物法快速制浆机产品图片

三、生物法快速制浆机结构原理

本设备为卧式结构，主要由槽体、进料口，转子、传动部分、数据监测系统，超声波换能器，出料口、支架等部分组成。

转子装置由转子和轴承支承装置组成，转子上带有呈螺旋形的叶片，转子旋转时，纸浆沿转子面由上向下运动，最后从装子下部甩向槽壁，再沿槽壁向上运动，重新被转子带到底部，形成强烈的冲击和剪切作用，纸浆产生相互摩擦、柔搓，最后离解成单根纤维，同时在纤维间相互摩擦作用和生物酶的化学作用下，木质素从纤维内壁剥落。轴承支承装置采用低摩擦结构，除填料函以外全部是非接触密封，减少不必要的能量损耗。

槽体由不锈钢钢板焊接而成，上部带有扩充空间，以备在高浓操作，低浓排放时扩大容积之用。下部配备有与出料口相连接的槽底法兰。槽体内底部有三块折流板，以促使纸浆回流形成循环，并设有孔板在高浓碎解时作为稀释水通道使用。槽体底部设有排料口，在催解解完成后，排放纸浆。

槽体部分装有超声波换能器。换能器与外部的超声波发生器连接，制浆时高效能超声波会作用于纸浆纤维空化作用，使生物制浆加速反应。

支架由四根管柱和加强筋组成，支承槽体，加强筋上部与槽体焊接，下部与底板焊接，从而使支撑更牢固。

作为生物制浆用的制浆机，采用间歇操作，又可以连续制浆，根据工艺流程，可高浓出浆，也可低浓出浆。

第四部分：生物法快速制浆机操作指南

生物法快速制浆机使用说明

1、试运转

（1）、试运转前应检查和清理设备中的杂物，向所有加油点加油，并检查各连接螺栓是否松动，松紧程度是否合适，旋转方向是否正确（从上向下看，转子应逆时针旋转），安全防护装置是否装好，传动周围是否有障碍物。

（2）、生物法快速制浆机投料运转前必须先进行带水运转，充水量为公称容积的70-80%，检查各闸阀及法兰联结处是否有漏水现象。设备运转一小时后检查轴承有无过热现象，设备转动是否稳定，声音是否正常，无不正常现象，方可带料试运转。

2、生产操作

生物法快速制浆机为间歇操作，每次投入的水和原料按下式计算：

W原料=Q×C/100，W 水=Q×（1－C/100）

式中：  Q ：每批的操作容积（M³）C ：  离解浓度（%）

W原料：  每批加入的原料重量（T）

W水  ：  每批加入的水的重量（T）

生物法快速制浆机操作顺序如下：

（1）、先向填料密封函通密封水，槽体内注入50%容积的热水。投入药品和原料；启动电动机，逐渐均匀地投入原料，加热水到需要量，使纸浆达到应有的浓度，并控制最高液面离料槽边缘的距离；离解结束时须继续让转子运转，进水稀释，将纸浆排出。

（2）、当出现停电或其他特殊情况造成生物法快速制浆机停机时，必须打开出料口底部的冲洗水冲洗，排出槽体中的纸浆，严禁设备在存料超过1/2容积的情况下启动，以防烧毁电机。

（3）、在操作过程中要经常检查轴承温度，螺栓是否松动，法兰及阀门是否漏水、漏料，轴承有无过热，电流是否过高等现象。

（4）、对废纸中的坚硬类杂质应预先清理，以免损坏设备。根据原料品种，定期打捞清除不易碎解杂物，每班换班停机后应将剩余纸浆排净并清除沉渣罐内的异物，保持管道畅通。

1．生物法快速制浆机启动和操作：

启动前，必须把生物法快速制浆机及与其相联的管路用水冲洗干净。

生物法快速制浆机的工作原理基于在生物法快速制浆机中恒定的超声波强度和由纸浆引起的空化效应。所以我们需要生物法快速制浆机有一个恒定的超声波功率和时间，这可以由超声波控制器实现。

如果环境保持稳定，则不需要专门的超声波控制器控制超声波强度。

我们一定要限制生物法快速制浆机的水量和旋转的纸浆的量。物料纤维的分离通过生物酶来实现。

生物法快速制浆机的操作程序如下：

1．启动主机电机，空转时间3-5分钟。

2．主机平稳运转过后：-打开物料纤维阀门KV1。

3．打开排气阀KV2和加药阀KV3，启动计时器。

4．进料时间过后：-关上排气阀KV2。

5．启动充水时间计时器。

6．充水时间结束后：关上加水阀KV4。

7．关闭物料纤维阀KV1和加药阀KV3，关上排气阀KV2。

当系统关闭时，可能KV1和KV2两阀会打开，把生物法快速制浆机排料。

排空的联锁条件是：

l喂料泵停止

l冲洗水阀关闭

l压力低于4psi

2．生物法快速制浆机的工作原理：

生物法快速制浆机的工作原理基于在超声波中恒定的超声波强度量和由生物酶的木素降解能力。所以我们需要生物法快速制浆机有一个恒定的超声波强度，这可以由超声波控制器实现。纸浆纤维物料在生物法快速制浆机的顶部进入生物法快速制浆机。在进口端，需要配合生物酶和水一同加入。反应结束通过生物法快速制浆机的下部将合格的纸浆通过出口端排出。

在物料纤维出口端是一个加水喷射器，在这里，水流把物料纤维冲出。由于有这些水，排料阀可以开得很大，而不会阻隔太多纤维。

生物法快速制浆机有自动/人工（AUTO/MAN）两种选择：

在自动模式中：

l操作程序被忽略。

在人工模式中：

l操作程序随整个启动组启动。

为了有一个理想的纸浆浓度，在物料纤维流中加水。水量是由本机上的阀门人工控制的。

生物法快速制浆机安装

1、按照基础图要求，正确定出中心线，并校正各相应的位置尺寸，用钢筋混凝土浇注设备基础。

2、开箱验收，并检查所有零件是否齐全，清洗零件所涂防锈油脂。

3、基础经过一定的保养期（一般15天），并校正无误后，即可进行设备安装。把地脚螺栓预挂在设备上，将设备吊运到基础上，校正水平后向地脚螺栓预留孔中浇注混凝土。注意：转子装置与槽体钢法兰之间一定要加石棉垫片或密封圈，并涂满密封胶，以防漏水。

4、安装电机，注意两带轮应在同一水平面上不得扭曲。

5、经过一定的保养期（一般15天）后，校正设备的中心垂直偏差，使其不超过0.15mm/m，然后旋紧地脚螺栓，进行二次浇注，将底板浇在混凝土中。

第五部分：生物法快速制浆机机械维护

生物法快速制浆机维修

1、定期检查设备运转部位的润滑情况，各滚动轴承每两周加2号钙钠基润滑脂一次，每年清洗更换一次。

2、对设备要经常检查，螺栓不得松动，电机不得超过额定电流，轴承温升超过环境温度35℃时应停机检查。

3、防止金属类和其他粗大硬质杂物落入料槽内。

4、更换轴承：

（1）、卸下大皮带轮。

（2）、用吊具将转子部分整体吊出；

（2）、再用吊具将整体轴承支承装置从料槽出料口吊出，拆卸轴承，参照结构示意图进行更换；

（3）、反顺序装配之，在装配整体轴承支承装置时环形密封槽及轴承内须涂满润滑脂。

6、根据使用情况，建议半年左右检修一次。
